Dung Sai Khi Cắt Bản Mã Thép Tấm & Cách Xử Lý Vượt Ngưỡng

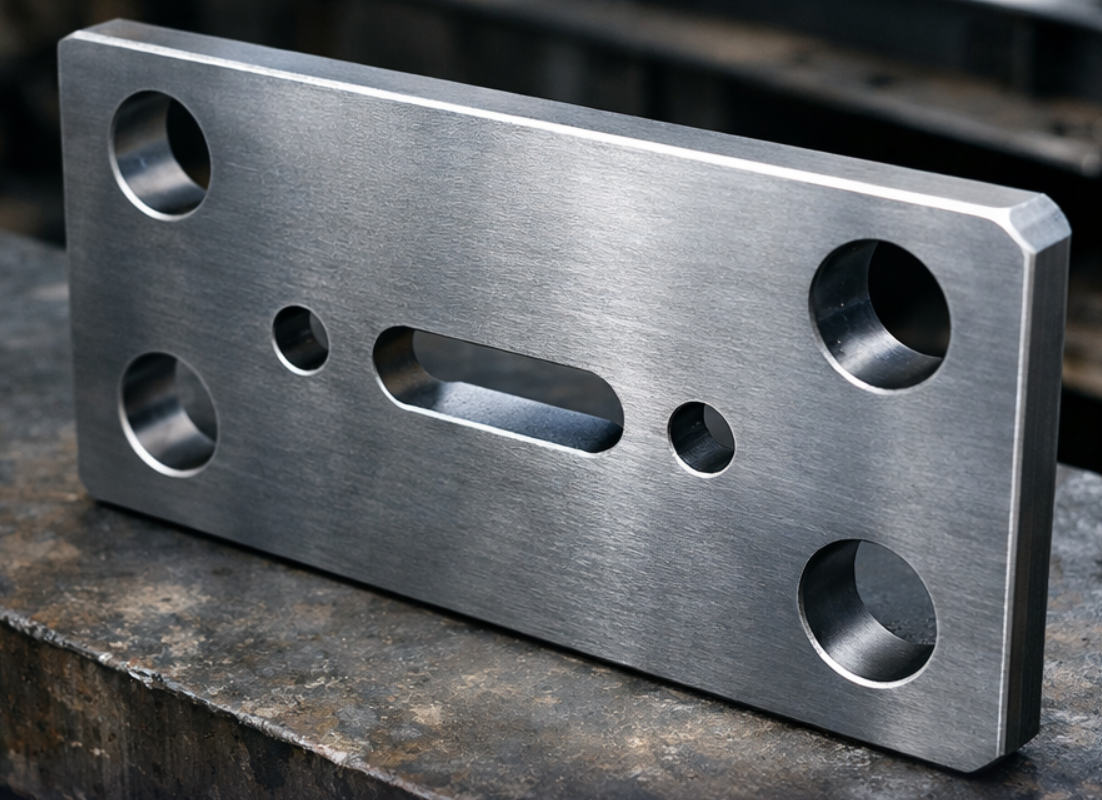

Dung sai khi cắt bản mã thép tấm là yếu tố cực kỳ quan trọng, vì chỉ cần sai lệch vài milimet cũng có thể khiến bulông không khớp, kết cấu thép bị lệch, gây tốn kém chi phí và ảnh hưởng đến độ an toàn công trình. Theo các nhà sản xuất, dung sai thường nằm trong khoảng ±0.2 mm đến ±1 mm tùy công nghệ cắt (laser, plasma, oxy-gas) và yêu cầu kỹ thuật.

Trong kết cấu thép, bản mã không chỉ là tấm trung gian mà là nút thần kinh truyền lực. Mọi sai lệch dù chỉ vài milimet trong gia công đều có thể làm biến dạng đường truyền nội lực, khiến liên kết không còn làm việc như thiết kế. Vì vậy, dung sai không phải là khoảng cho phép đơn thuần, mà là ranh giới giữa một công trình an toàn và một rủi ro tiềm ẩn.

1. Tầm quan trọng của dung sai trong gia công bản mã

Trong kết cấu thép, bản mã là nút trung gian truyền lực giữa dầm, cột và giằng. Mọi sai lệch dù chỉ vài milimet đều có thể làm biến dạng đường truyền nội lực, khiến liên kết không còn làm việc như thiết kế. Dung sai vì thế không chỉ là “khoảng cho phép” mà là ranh giới giữa công trình an toàn và rủi ro tiềm ẩn.

 Hệ quả khi vượt dung sai

• Phá hoại khối cắt: Lỗ bu lông quá lớn hoặc sai vị trí làm giảm diện tích chịu lực, gây phá hoại giòn.

Oằn cục bộ do mất phẳng: Bề mặt cong vênh >0.7 mm khiến bản mã mất ổn định, dễ oằn hoặc nứt.2.  Dung sai luyện kim của phôi thép cán nóng

• Theo TCVN 6522:1999 và ASTM A6/A6M, thép tấm cán nóng luôn có sai số về chiều dày và độ phẳng. Ví dụ, thép dày 2.5 inch có thể dao động đáng kể giữa các lô cán. Hệ quả:

• Khe hở lắp ghép bu lông không đều.

• Giảm ma sát tiếp xúc.

• Lực truyền không đồng đều.

Giải pháp: sử dụng shim plate (bản chêm) hoặc gia nhiệt uốn chỉnh để đảm bảo tiếp xúc kín.

3. Giới hạn dung sai cắt nhiệt bản mã theo ISO 9013:2017

 Công nghệ cắt:

• Laser CNC: sai số nhỏ nhất, ±0.2 mm.

• Plasma CNC: ±0.5 mm, có vát mép.

• Oxy-Gas: ±1 mm, dùng cho thép dày >40 mm.

 Sai số độ vuông góc theo ISO 9013

u=1.2+0.035a Với bản mã dày 20 mm → u=1.9 mm. Sai số này ảnh hưởng đến khả năng lắp ghép và độ kín bề mặt.

4. Tiêu chuẩn dung sai lỗ bu lông theo TCXDVN 170:2007

Theo AISC 303-22, sai lệch vị trí lỗ so với trục chuẩn: ±3 mm. Các lỗ phải thẳng hàng và đồng tâm để đảm bảo bu lông xuyên qua dễ dàng.

5. Dung sai hình dạng và vị trí bản mã sau hàn (ISO 13920)

• Cấp B: dung sai tuyến tính (chiều dài, chiều rộng).

• Cấp F: dung sai hình dạng (độ phẳng, biến dạng sau hàn).

Kết luận

• Dung sai trong gia công bản mã là hệ thống tiêu chuẩn liên kết giữa:

• ISO 9013 (cắt nhiệt)

• TCXDVN 170 (lỗ bu lông)

• ISO 13920 (biến dạng hàn)

• ASTM A6 (phôi thép cán nóng)

• Hiểu và áp dụng đúng giúp:

• Giảm rủi ro lắp dựng sai

• Tăng độ chính xác kết cấu

• Bảo vệ công trình khỏi phá hoại do ứng suất hoặc động đất

Kiểm tra bằng thước thẳng chuẩn, căn lá đo khe hở, hoặc dưỡng kiểm chuyên dụng để đảm bảo bề mặt tiếp xúc kín.

6. Biện pháp xử lý khi dung sai vượt ngưỡng

•  Bước 1: Áp dụng lỗ rãnh (AISC 303-22)

Giúp bù trừ sai lệch co ngót mối hàn, giảm ứng suất cưỡng bức.

•  Bước 2: Dùng bản chêm (Shim Plate)

Lấp đầy khe hở, đảm bảo truyền lực ma sát trong liên kết bu lông cường độ cao.

• Bước 3: Bù trừ bằng dữ liệu CNC/CAM

Đo thực tế cao độ, độ lệch bích, sai số phôi → nhập vào phần mềm CAM để máy CNC tự điều chỉnh biên dạng cắt.

Dung sai cho phép khi gia công bản mã không phải là một con số đơn lẻ, mà là một hệ sinh thái các quy chuẩn đan xen. Từ việc kiểm soát dung sai độ dày phôi nóng (ASTM A6), khống chế khe cắt vát của máy CNC Plasma (ISO 9013), đến sự nghiêm ngặt trong đường kính lỗ bu lông (TCXDVN 170:2007) và kiểm soát biến dạng nhiệt sau hàn (ISO 13920).

Hiểu thấu đáo và kết hợp linh hoạt các chuỗi dung sai này không chỉ giúp tổ đội thi công nhẹ gánh trong việc lắp ráp ăn khớp trên công trường, mà còn tạo ra tấm khiên bảo vệ công trình khỏi rủi ro xé khối nêm và phá hoại động đất. Đừng để sai lệch dưới xưởng trở thành hiểm họa khôn lường trên các tòa tháp cao bạn nhé!
